您還在因開關電源的浪涌電流，而選購大功率交流測試電源嗎?

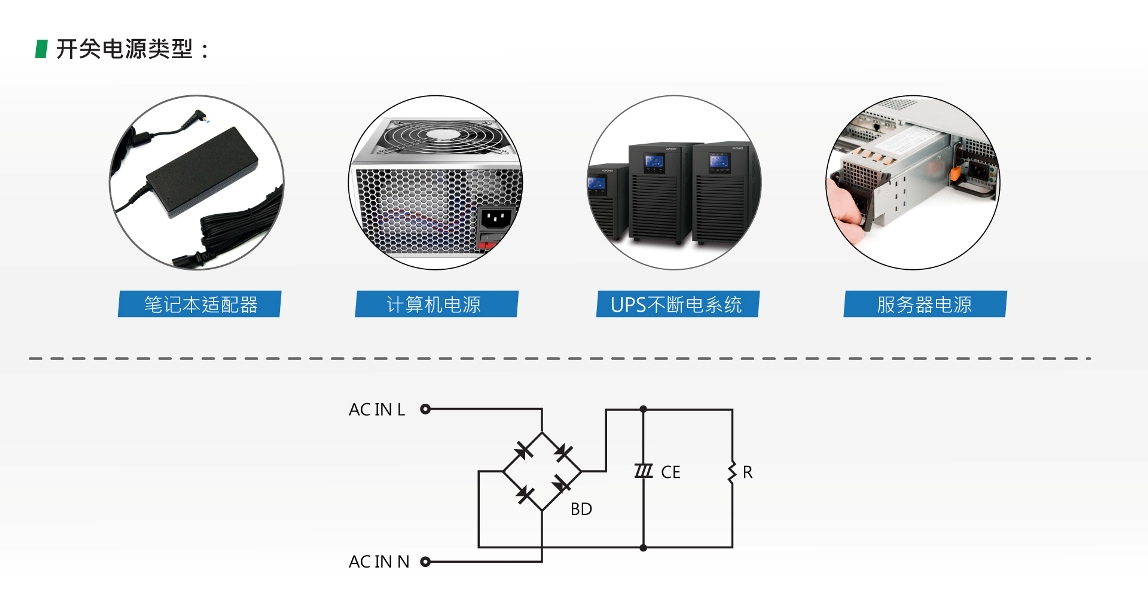

開關電源為一常見型整流性負載，通過調整晶體管全開和全閉模式之間的時間比例以穩定輸出電壓的一種電源，比如服務器電源、適配器和UPS不斷電系統，一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。隨著技術的發展和創新，開關電源如今以小型、輕量和高效率的特點，廣泛應用于幾乎所有的電子設備，是現代電子信息產業飛速發展所不可缺少的一種電源方式。
一般開關電源(或整流性負載)在交流電源輸入啟動的瞬間，會對一次側濾波電容進行快速充電，因而產生大于產品額定電流(Irms)數倍或十幾倍以上的峰值電流(Ipeak)，也被稱為涌浪電流(Inrush current)，一般于輸入電壓的頂峰位置90度或270度達到高值。如果輸入端的交流電源不能供給足夠的啟動電流，開關電源可能將無法順利啟動。因此用戶往往需要配置遠大于開關電源額定電流的交流電源供應器，間接造成實驗或生產成本的提升。
針對開關電源的高涌浪電流特性，艾普斯電源的AFV-P系列可編程交流電源供應器，能輸出瞬間達4.5倍峰值電流，選配可達到9倍，適用于大多數開關電源產生的涌浪電流(Inrush Current)。AFV-P系列以較小電源容量，輸出業界較高峰值電流，可廣泛應用于各類負載，用戶不再需要因為開關電源的高涌浪電流特性而購買更大功率電源，能有效降低成本及節省空間。用戶更可搭配AFV-P系列的起始角及結束角設定功能，仿真開關電源的浪涌電流，提升產品設計驗證效率。

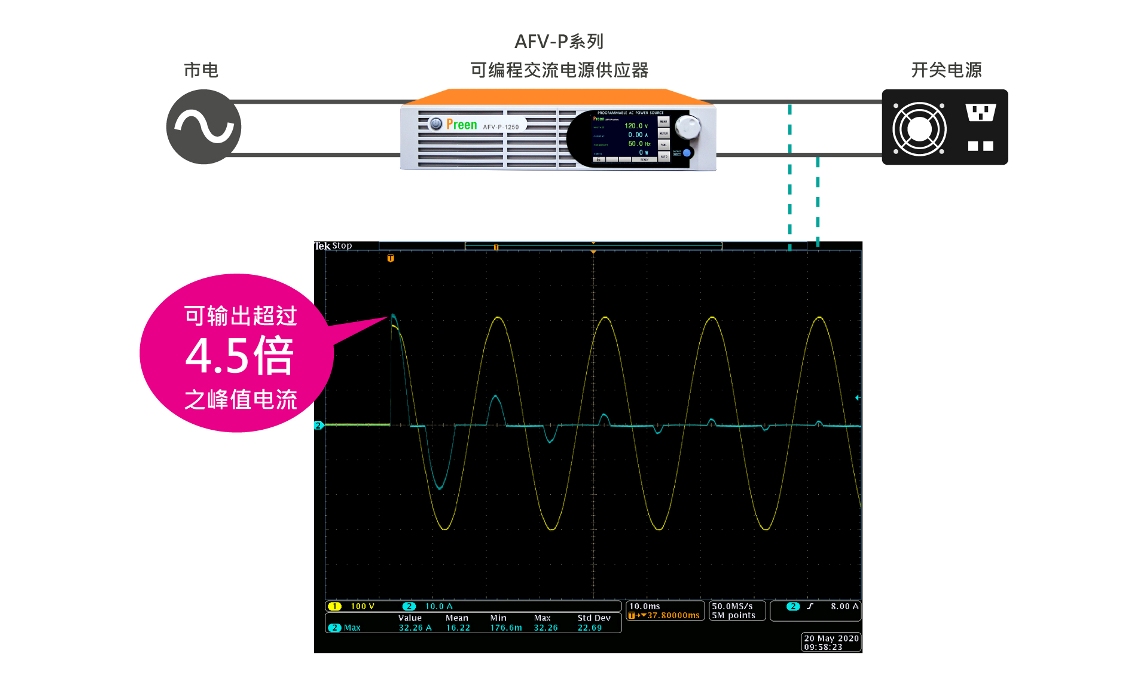

下圖是以AFV-P-1250設置起始角度90度后，對開關電源類負載進行實測的波形。詳情請看實測影片。
